Tester trwałości aparatów zapłonowych

Tester trwałości cewek zapłonowych HVCLT-16A

Zaawansowane stanowisko badawcze dla branży automotive

Innowacja i niezawodność w testowaniu aparatów zapłonowych

W dynamicznie rozwijającym się przemyśle motoryzacyjnym kluczem do sukcesu jest bezkompromisowa jakość i powtarzalność badań komponentów silnikowych.  HVCLT-16A to profesjonalne, w pełni zautomatyzowane stanowisko laboratoryjno-przemysłowe przeznaczone do długotrwałego testowania elektrycznego aparatów zapłonowych. Urządzenie zostało zaprojektowane z myślą o laboratoriach R&D, producentach cewek oraz zakładach przemysłowych poszukujących niezawodnych narzędzi do kontroli jakości i wytrzymałości zmęczeniowej.

Kluczowe zalety i cechy wyróżniające:

  • Równoległe testowanie do 16 torów: Niezależne sterowanie i monitorowanie aż do 16 aparatów zapłonowych jednocześnie, co skraca czas procesów badawczych.

  • Wszechstronność zastosowań: Pełna obsługa zarówno tradycyjnych cewek biernych kluczowanych tranzystorem MOSFET, jak i nowoczesnych cewek z wbudowaną elektroniką (sterowanych impulsami 5V).

  • Zaawansowana generacja przebiegów: Możliwość precyzyjnego ustawiania częstotliwości (25–50 Hz) oraz czasów impulsów, w tym zaawansowanego trybu impulsowania wieloiskrowego MultiSpark.

  • Bezpieczeństwo na najwyższym poziomie: Dwu poziomowy system zabezpieczeń termicznych (czujnik temperatury umieszczony w komorze temperaturowej odcinający zasilanie cewek w przypadku przekroczenia krytycznej temperatury 140°C), certyfikowany moduł bezpieczeństwa oraz pełna izolacja galwaniczna.

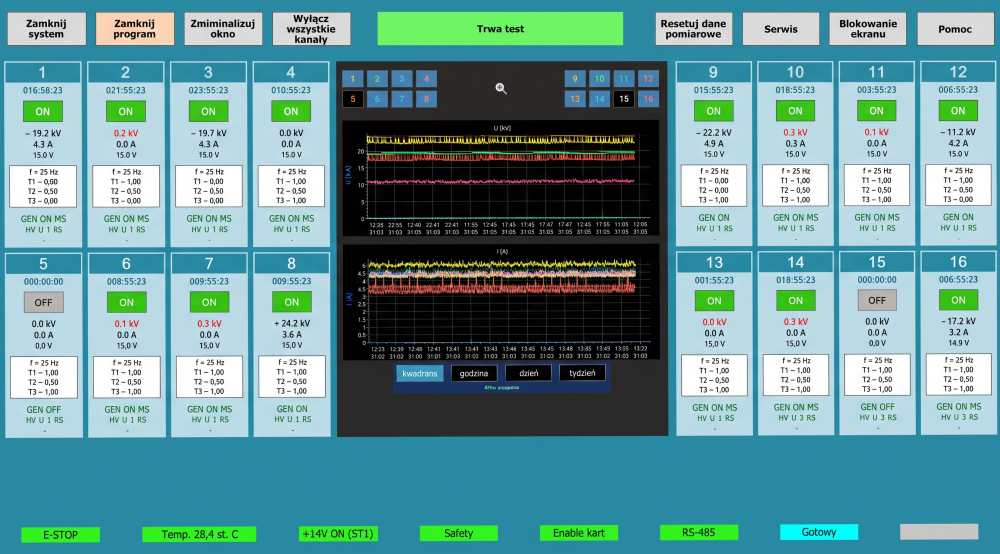

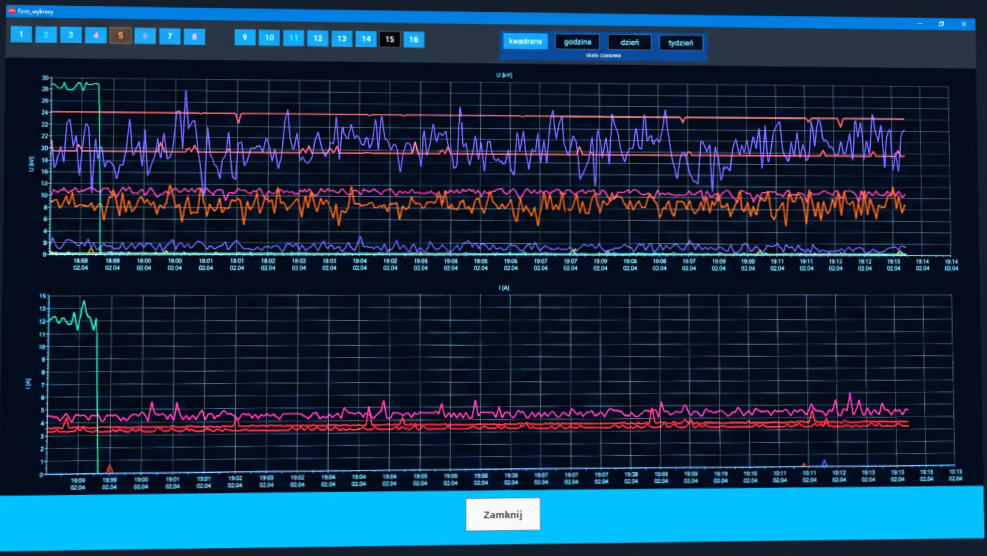

  • Intuicyjna obsługa HMI i pełna diagnostyka: Sterowanie za pomocą przemysłowego komputera PC z systemem Windows  IoT, 22-calowego ekranu dotykowego oraz dedykowanego oprogramowania z bazą danych SQLite rejestrującą każdą próbkę pomiarową.

Tabela parametrów technicznych

Parametr techniczny Wartość / Specyfikacja
Typ urządzenia

HVCLT-16A
Ilość torów pomiarowych

16 niezależnych torów
Obsługiwane typy cewek

Bierne (sterowane MOSFET) oraz z wbudowaną elektroniką (impulsy 5V)
Obciążenie obwodu WN

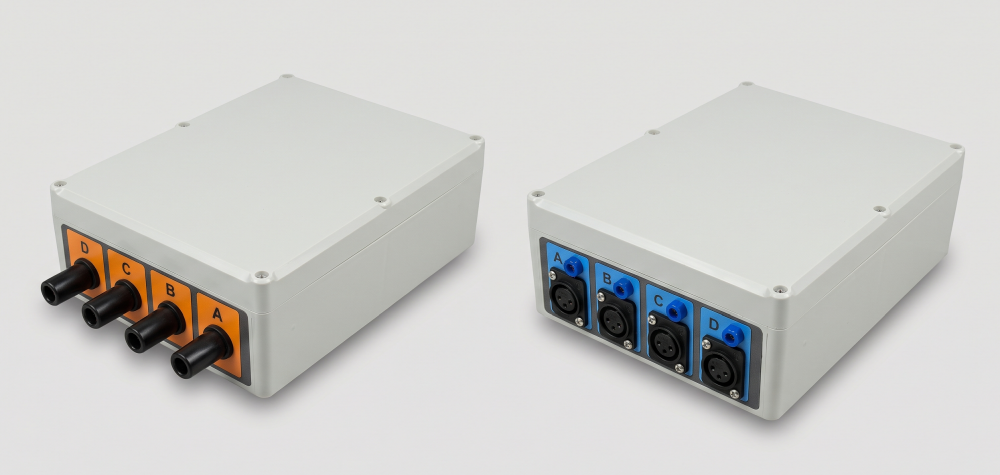

1MΩ 20W na tor (dedykowane skrzynki z przekładnikami HV)
Współczynnik dzielnika napięcia

1 : 10.000
Częstotliwość impulsowania

25 – 50 Hz (regulacja co 0,1 Hz)
Szerokość impulsów

T1: 0–6 ms; T2: 0–1 ms; T3: 0–6 ms (rozdzielczość 0,01 ms)
Pomiary i parametry elektryczne

Pomiar wartości szczytowej prądu pierwotnego , pomiar wartości szczytowej wysokiego napięcia (do 45 kV), napięcie zasilania 14V
Zabezpieczenie indywidualne toru

Bezpiecznik zwłoczny 10A
Kontrola temperatury

Zewnętrzny czujnik Pt100 (piec, próg awaryjny 140ºC z automatycznym odcięciem zasilania cewek)

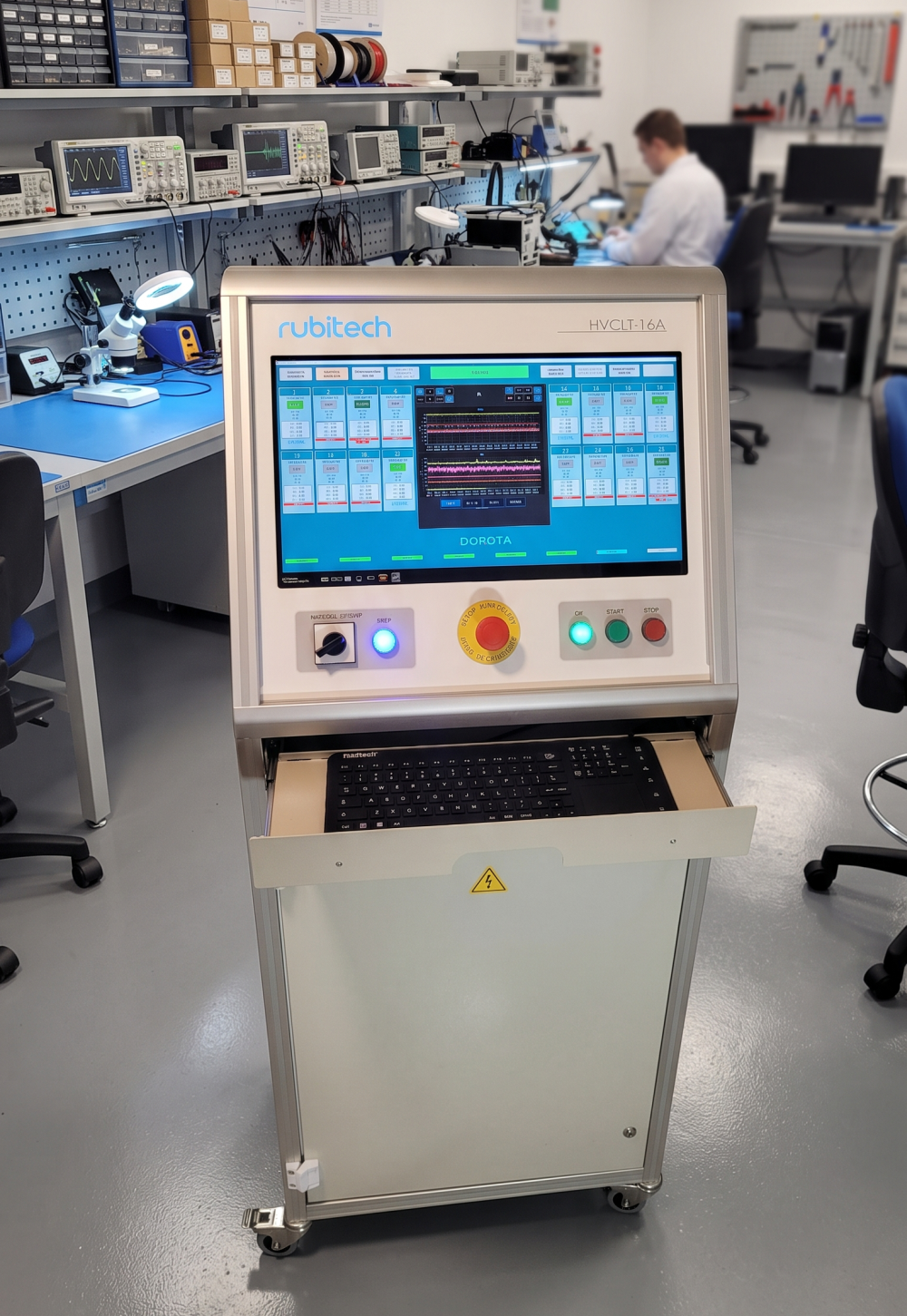

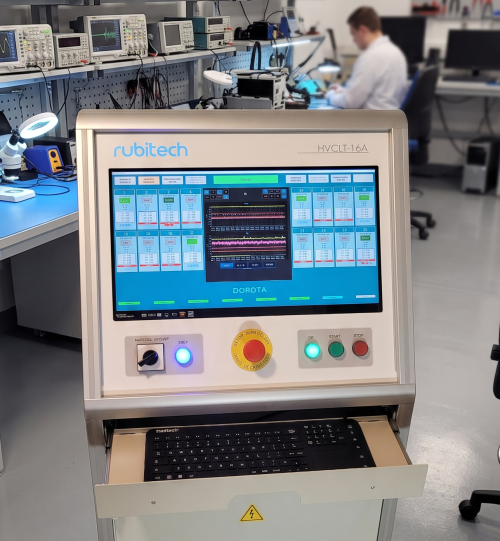

Panel operatora HMI

Dotykowy ekran 22″ + wysuwana klawiatura z touchpadem
Jednostka sterująca i system

Przemysłowy komputer PC, system operacyjny Windows IoT
Zasilanie elektryczne

Jednofazowe 1f / N / PE AC 230V, 50 Hz (moc max. 600 VA)
Wymagane zabezpieczenie sieci

Wyłącznik nadmiarowoprądowy min. 10A (charakterystyka B) + różnicowoprądowy I_Δ n = 30 mA
Gabaryty (W x L x H)

600mm x 320mm x  1500mm (w obudowie szafowej na kółkach z hamulcami)
Masa całkowita

Ok. 50 kg

Skonsultuj swój projekt badawczy

Szukasz dedykowanego stanowiska testowego lub potrzebujesz modyfikacji parametrów pod specyficzne wymagania Twojego laboratorium? Nasi inżynierowie chętnie pomogą dobrać optymalne rozwiązanie dla Twojego zakładu.
